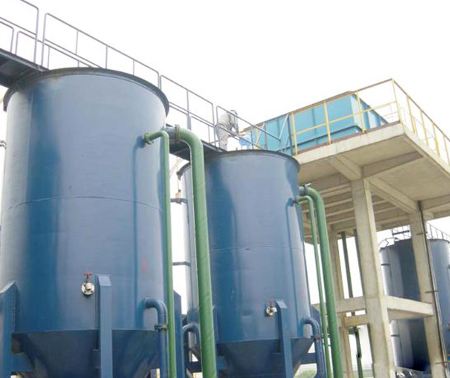

活性流動砂過濾器
活動流動砂過濾器是種集絮凝、澄清、過濾為一體的連續式運行水處理設備,廣泛應該于飲用水、工業用水、污水深度處理及中水回用處理領域。該設備采用升流式流動床過濾原理和單一均質濾料,過濾與洗砂同時進行,能夠24小時連續自動運行,無需停機反沖洗,巧妙的提砂和洗砂結構代替了傳統大功率反沖洗系統,簡化了傳統工藝流程,能耗較低,管理簡便,可無人值守。對進水水質要求寬松;連續過濾,效率高,無初濾液?jiǎn)栴}。
適用范圍
1、適用于微污染水的凈化處理,可處理地表水及水質要求不高的用水(如冷卻水);
2、適用于工業用水、污水的深度處理和中水回用等處理領域,可設置在常規活性污泥法如:AO、A2O、SBR系統、CASS、氧化溝等系統的后端。
技術優勢
1、水質要求寬松(可長期承受150mg/L濃度SS進水水質而出水水質不變);
2、效率高(可連續工作,不需要停機反沖洗,不需反沖洗閥門和備用過濾器);
3、運行費用低(不需要高揚程大流量的反沖洗泵、單設混凝池、澄清池等設施,反沖洗水量小,不超過待處理的5%);
4、水頭損失小(由于采用了單級濾料且濾料清潔及時,因此過濾器水頭損失很小,約0.5m)
5、濾料清潔及時,可確保高質、穩定的出水效果,無周期性水質波動現象。
過濾過程
原水從進水管
(1)進入到錐型的引水道(2)再進到濾床(3)原水經過濾床時懸浮物砂子截留變成干凈的過濾水。過濾水經過溢流堰(4)出水管(5)流出過濾器外被懸浮物污染的砂子,通過錐形砂分配器(6)與過濾器的傾斜面形成通道,下到集砂箱(7)被集砂箱收集的砂子,由提砂泵(8)輸送到上部洗滌槽(10)的洗砂裝置中。被污染的砂子在提升過程中水和空氣劇烈摩擦,在空氣分離器(9)中空氣與砂、水分離,砂子則因重力通過洗砂裝置的通道(11)下降,清洗水(部分過濾水)則通過清洗水管從洗砂裝置的下部流到通道內。兩者相對接觸,砂子被洗凈。干凈的砂子重新均勻分布到濾床中央。洗凈后的污水通過排水裝置排出。洗凈排水量可通過上下調節排水裝置的調節堰。
